Инструмент для промывки и освоения скважин

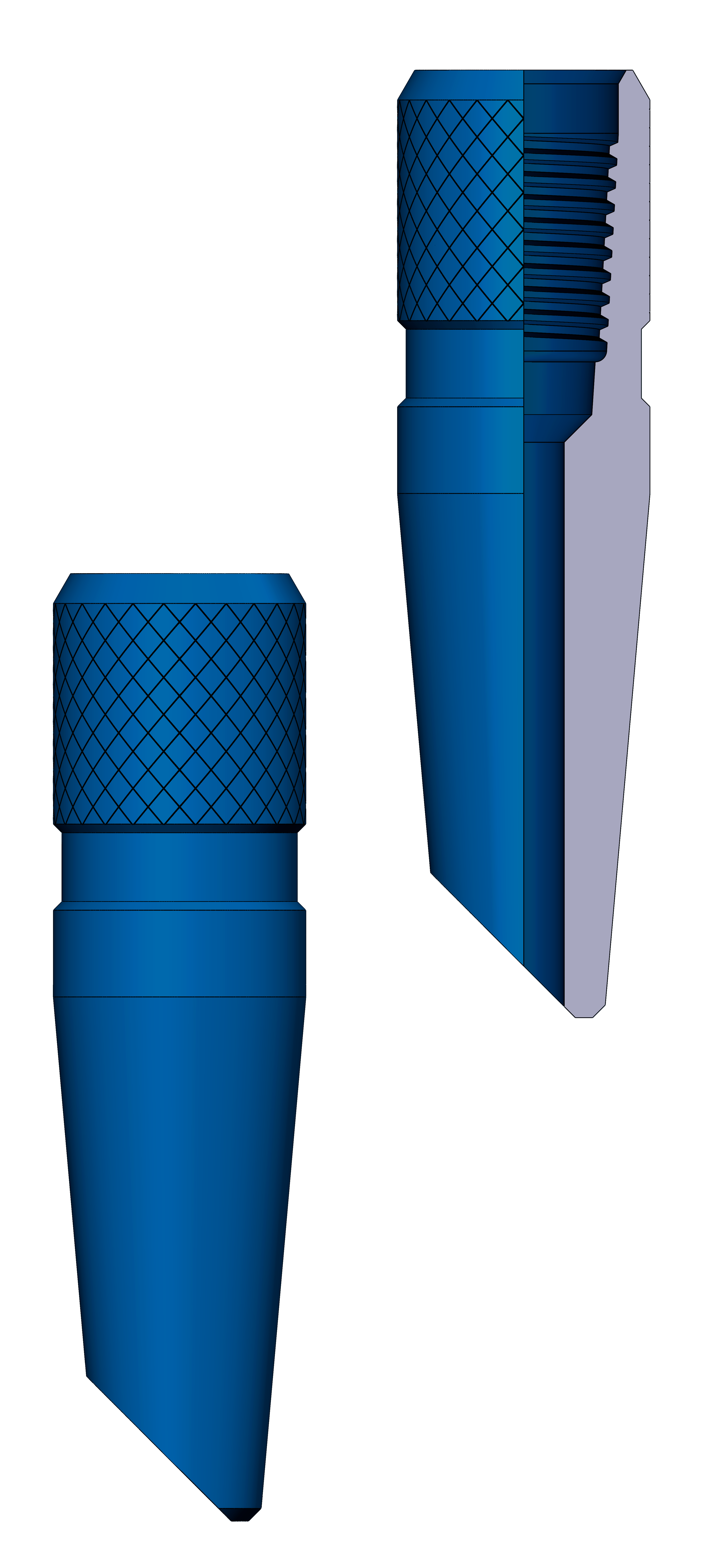

Насадка размывочная перо типа НРП
Насадки размывочные перо типа НРП предназначены для промывки и освоения скважины. Насадки имеют заостренную коническую форму и косой срез на нижней поверхности. Такая форма значительно упрощает прохождение мест сужения (порты ГРП) и мест изгиба в колоннах НКТ. Насадки применяются при капитальном и текущем ремонте нефтяных и газовых скважин при работе на гибкой насосно-компрессорной трубе (ГНКТ) с использованием колтюбинговых установок.
Насадки также используется для:
- промывки скважины;
- освоения скважины;
- вымыва пропанта из призабойной зоны и дальнейшего освоения скважины.
- Насадки имеют цельнометаллический корпус, который проходит объемную термообработку (закаливание), либо поверхностное упрочнение наружной поверхности и промывочных каналов (зависит от назначения и условий эксплуатации).
- Насадки изготавливаются из высоколегированных сталей и сплавов.
- Насадки могут быть изготовлены в коррозионностойком исполнении К1 и К2.
- В стандартном исполнении насадки изготавливаются с присоединительной резьбой АММТ или РАС.
- По согласованию насадки могут быть изготовлены с метрической присоединительной резьбой*.
|
Наименование параметра |
Значение |
||||
|
НРП-31 |
НРП-38 |
НРП-45 |
НРП-54 |
НРП-73 |
|
|
Диаметр корпуса, мм |
31,75 |
38 |
45 |
54 |
73 |
|
Длина, мм |
110 |
150 |
150 |
175 |
200 |
|
Диаметр гидромониторного отверстия, мм |
10 |
12 |
14 |
20 |
25 |
|
Максимальная осевая нагрузка, кН |
120 |
180 |
200 |
250 |
350 |
|
Масса, кг |
0,5 |
0,6 |
1,0 |
1,5 |
2,2 |
|
Рабочее давление, Мпа |
35 (70*) |
||||
|
Рабочая среда |
Буровой раствор, нефть, газ, газовый конденсат, вода, кислотные и солевые растворы |
||||
|
Температура среды, оС |
100 (180*) |
||||
|
Присоединительные резьбовые размеры по ГОСТ 24705-81, 8724-81, 9150-81 |
М 24×2 |
М 30×2 |
М 42×2 |
М 58 х 3* |
|
|
Присоединительные резьбовые размеры по API-7 |
--- |
АММТ 1” |
АММТ 1,5” |
PAC 2 3/8” |
|
|
Присоединительные резьбы: резьба замковая по ГОСТ Р 50864-96 |
--- |
З-65* |
|||
* Изготавливаются по специальному заказу
