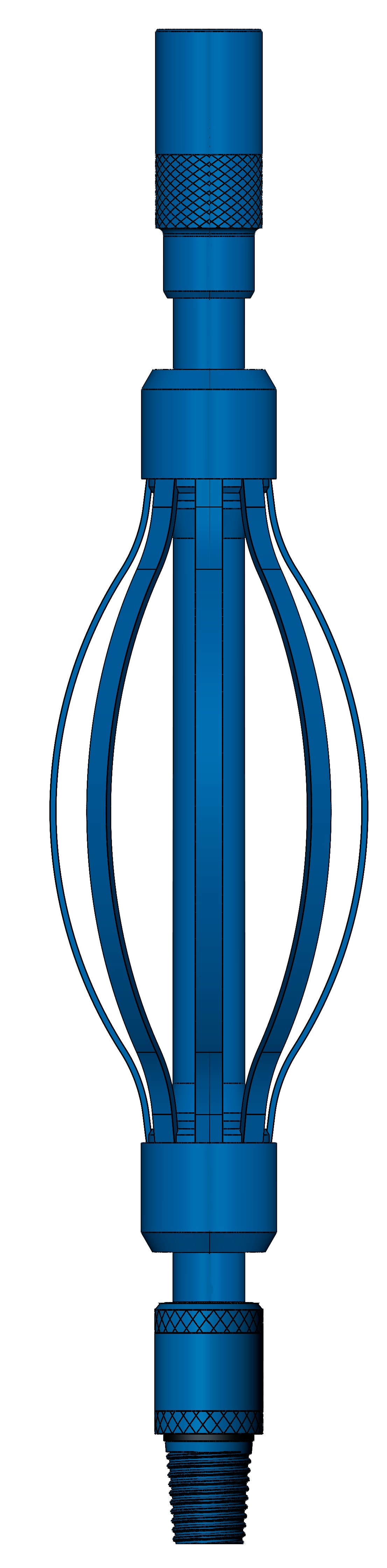

Центратор рессорный механический типа ЦР предназначен для центрирования скважинного оборудования в колонне гибкой насосно-компрессорной трубы (НКТ) и стабилизации работы гидравлических забойных двигателей. Центратор применяется при бурении, текущем и капитальном ремонте нефтяных и газовых скважин при работе на гибкой насосно-компрессорной трубе (ГНКТ) с использованием колтюбинговых установок.
- Центратор рессорного типа с арочными пружинами.
- В рабочее положение центратор переходит под воздействием перепада давления.
- Арочные пружины находятся постоянно в рабочем положении, образуя центрирующий фонарь.
- Ствол центратора свободно вращается относительно центрирующего пружинного фонаря.
- Центратор изготавливается из высоколегированных сталей и сплавов.
- Поставляется с комплектом ЗИП (пружины + уплотнительные кольца).
- Конструкция центратора позволяет произвести замену рабочих элементов и уплотнений в условиях инструментального вагона на скважине.
- В стандартном исполнении центратор изготавливается с присоединительной резьбой АММТ или РАС.
- По согласованию центратор может быть изготовлен с метрической присоединительной резьбой*.


Наименование параметра	Значение
	ЦР-54	ЦР-78
Давление рабочее, МПа	35
Длина центратора, мм	700	700
Габаритный диаметр корпуса, мм	54	78
Максимальный диаметр центратора по пружинам, мм	115-120	145-150
Диаметр проходного канала, мм	14	25
Количество рессорных пружин, шт	6	8
Максимальная осевая нагрузка кН	136	350
Масса, кг	6	12
Рабочая среда	Буровой раствор, нефть, газ, газовый конденсат, вода, кислотные и солевые растворы
Температура среды, оС	100 (180*)
Присоединительные резьбовые размеры по ГОСТ 24705-81, 8724-81, 9150-81	М42 х 2*	М42 х 2*
Присоединительные резьбовые размеры по API-7	AMMT-1,5”	AMMT-1,5” PAC 2 3/8”
Присоединительные резьбы: резьба замковая по ГОСТ Р 50864-96	---	З-65*

* Изготавливаются по специальному заказу
