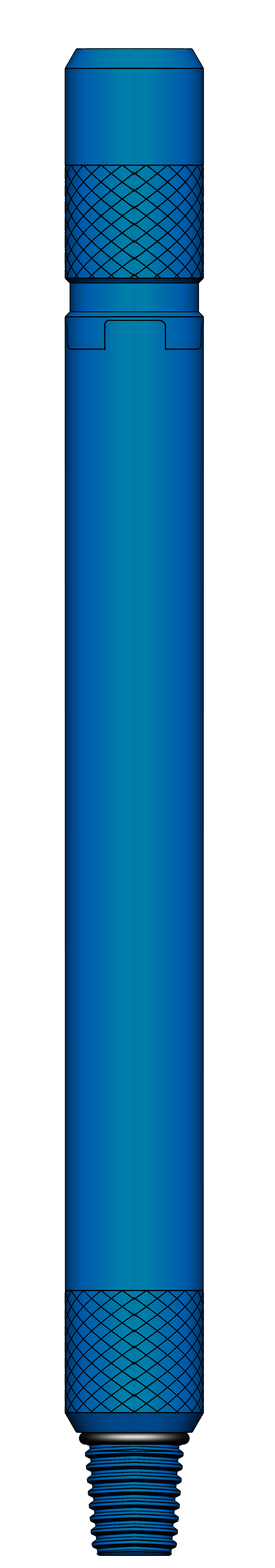

Разъединитель гидравлический кулачковый типа РГК
Разъединитель гидравлический кулачковый типа РГК предназначен для разъединения гибкой насосно-компрессорной трубы (ГНКТ) от скважинного инструмента, расположенного ниже разъединителя. Применяется при проведении бурильных, фрезерных или ловильных работ в скважине. Разъединение производят в случае возникновения «прихвата» скважинного инструмента, если усилие, развиваемое инжектором колтюбинговой установки, недостаточно для ликвидации «прихвата» или превышает максимально допустимые осевые нагрузки для ГНКТ. Разъединитель применяется при бурении, капитальном и текущем ремонте нефтяных и газовых скважин при работе на гибкой насосно-компрессорной трубе с использованием колтюбинговых установок.
- Активация разъединителя происходит при помощи шара (идет в комплекте).
- Разъединение происходит при создании перепада давления в разъединителе.
- Разъединитель защищен от самопроизвольного разъединения.
- Перепад давления разъединения регулируется количеством срезных винтов.
- срезные винты легко вывинчиваются с помощью шестигранного ключа (шестигранный ключ поставляется в комплекте)
- Разъединитель зафиксирован от вращения и обеспечивает возможность восприятия крутящего момента от винтового забойного двигателя (ВЗД).
- После разъединения в корпусе открываются отверстия, позволяющие произвести промывку через ГНКТ.
- Открытие промывочных отверстий свидетельствует об успешном разъединении.
- Разъединитель устойчив к ударным нагрузкам и вибрации, может применяться при бурении и фрезеровании.
- Для извлечения нижней части разъединителя рекомендуется использовать ловитель внутренний типа ЛВК или любой внутренний ловитель, рассчитанный на захват внутренних ловильных профилей типа GS.
- Разъединитель может быть поставлен с различными размерами седел под активационные шары.
- Разъединитель изготавливается из высоколегированных сталей и сплавов.
- Разъединитель может быть выполнен в коррозионностойком исполнении К1 и К2.
- Конструкция разъединителя позволяет изменить количество срезных винтов, произвести замену рабочих элементов и уплотнений в условиях инструментального вагона на скважине.
- Поставляется с комплектом ЗИП (срезные винты, уплотнительные кольца, шары, ключ для срезных винтов).
- В стандартном исполнении разъединитель изготавливается с присоединительной резьбой АММТ или РАС.
- По согласованию разъединитель может быть изготовлен с метрической присоединительной резьбой.
|
Наименование параметра |
Значение |
||||
|
РГК-39 |
РГК-43 |
РГК-45 |
РГК-54 |
РГК-73 |
|
|
Рабочее давление, МПа |
35 (70*) |
||||
|
Перепад давления для среза одного срезного винта после посадки шара в седло разъединителя, МПа |
11,5 |
9,8 |
7,7 |
6,6 |
9,0 |
|
Перепад давления необходимый для активации (разъединения) разъединителя после посадки шара в седло, МПа, + 1 МПа |
35 |
30 |
31 |
40 |
38 |
|
Количество штифтов установленное в разъединитель |
3 |
3 |
4 |
6 |
4 |
|
Количество отверстий под штифты |
6 |
||||
|
Диаметр шара для активации разъединителя, мм |
13,5 |
17,5 |
21,5 |
30 |
|
|
Длина, мм |
435 |
470 |
440 |
490 |
660 |
|
Диаметр наружный, мм |
39 |
43 |
45 |
54 |
73 (76*) |
|
Минимальный диаметр проходного канала, мм |
12 |
12 |
16 |
19 |
28 |
|
Максимальная осевая нагрузка, кН |
95 |
157 |
190 |
250 |
360 |
|
Внутренний ловильный профиль типа GS, дюйм |
1-1/2" |
1-3/4" |
2" |
2-1/4" |
3" |
|
Момент затяжки резьбовых соединений в разъединителе, Н×м |
350 |
450 |
1000 |
||
|
Масса, кг |
3,5 |
3,8 |
4,0 |
7,0 |
12 |
|
Рабочая среда |
Буровой раствор, нефть, газ, газовый конденсат, вода, кислотные и солевые растворы |
||||
|
Температура среды, оС |
100 (180)* |
||||
|
Присоединительные резьбовые размеры по ГОСТ 24705-81, 8724-81, 9150-81 |
М 30 х 2* |
М 42 х 2* |
М 58 х 3* |
||
|
Присоединительные резьбовые размеры по API-7 |
AMMT 1” |
AMMT 1,5” |
PAC 2 3/8” |
||
|
Присоединительные резьбовые размеры по ГОСТ Р 50864-96 |
--- |
--- |
З-65* |
||
* Изготавливаются по специальному заказу
