Опора для испытания переводников (коннекторов) типа КИП предназначена для испытания на осевые нагрузки переводников (коннекторов) разных типов, установленных на гибкой насосно-компрессорной трубе (ГНКТ). Также опора КИП применяется для осуществления монтажа переводников типа ПСК на конец ГНКТ. Опора типа КИП применяется при бурении, капитальном и текущем ремонте нефтяных и газовых скважин при работе на гибкой насосно-компрессорной трубе с использованием колтюбинговых установок.
- Испытания проводятся натяжением при помощи инжектора колтюбинговой установки.

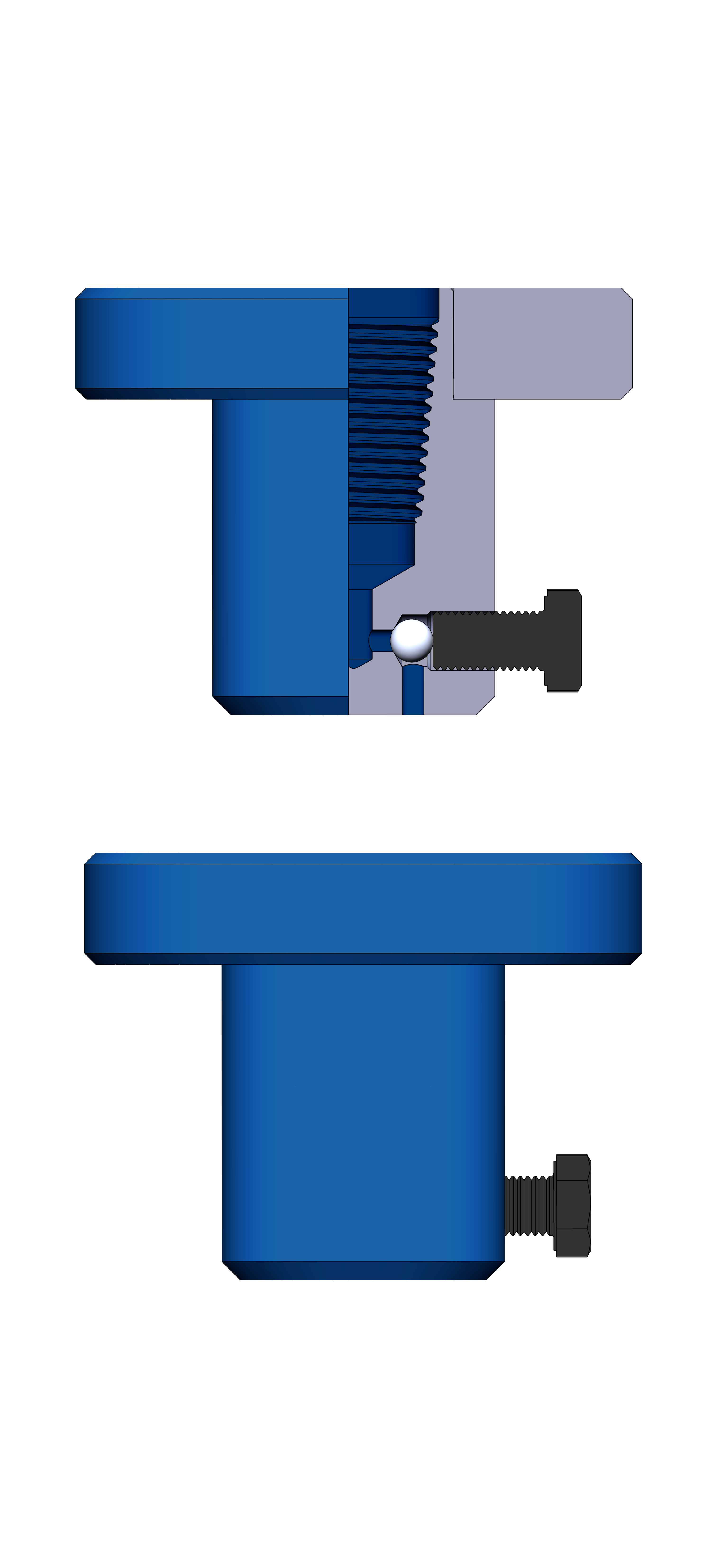

- Опора состоит из: корпуса с клапаном и плоской опоры.
- Корпус навинчивается на резьбу переводника (коннектора) и через опору упирается в герметизатор колтюбинговой установки.
- Опора позволяет проводить опрессовку соединения переводника с ГНКТ.
- В корпусе опоры предусмотрен шаровый клапан, фиксирующийся болтом, предназначенный для слива жидкости из ГНКТ после опрессовки.
- Опора изготавливается из высоколегированных сталей.
- В стандартном исполнении опора изготавливается с присоединительной резьбой АММТ или РАС.
- По согласованию опора может быть изготовлена с метрической, конической или трапецеидальной резьбой*.


Наименование параметра	Значение
	КИП-1	КИП-2
Рабочее давление, МПа	1100
Диаметр корпуса, мм	76	95
Диаметр опоры, мм	150	200
Диаметр, канала для сброса давления и слива жидкости из ГНКТ, мм	6
Длина, мм	115	130
Максимальная осевая нагрузка, кН	450
Масса, кг	7	10
Присоединительные резьбовые размеры по ГОСТ 24705-81, 8724-81, 9150-81	М 30 х 2*; М 42 х 2*; М 58 х 3*
Присоединительные резьбовые размеры по API-7	AMMT 1”; AMMT 1,5”; PAC 2 3/8”
Присоединительные резьбы: резьба замковая по ГОСТ Р 50864-96	З-65*

* Изготавливаются по специальному заказу
